Vanskelig glassmontering i Elbphilharmonien
Med sin spektakulære arkitektur og enestående akustikk har Elbphilharmonie i Hamburg vært en magnet for besøkende fra hele verden siden åpningen 11. januar 2017.
Enhetene våre ble brukt til å montere de ekstremt store panoramavinduene og de bølgelignende glassbitene på den sjøvendte siden av bygningen.
En eksepsjonell utsikt over Hamburg havn
Det var litt av en affære å konstruere denne futuristiske bygningen. Panoramavinduene i Stoertebeker Beer & Dine Restaurant gir gjestene en enestående utsikt over Hamburg havn.
For å skape dette ble det satt inn ruter som var 2980 mm høye og 4680 mm brede i en vinkel over to etasjer. For den kompliserte monteringen av de 800 kg tunge glassrutene fikk Heavydrive GmbH hjelp av spesialutstyr fra vindus- og fasadekonstruksjonsfirmaet Rommel.

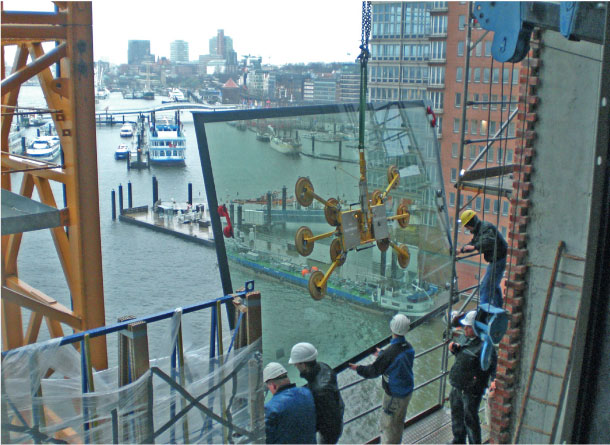

Ved hjelp av en byggekran og vakuumsugesystemet VSG 900 KS ble de ekstra store rutene først løftet over bygningen.
Bilde: Heavydrive.com
En annen utfordring for teamet var lotuseffekten av rutene. Glassrutene har et spesielt belegg på utsiden som gjør at vann og smuss renner av. Dette betyr at rutene har en ekstremt glatt overflate og ikke fungerer med vanlige sugeinnretninger, så vakuumsugesystemet ble utstyrt med spesielle sugekopper for å sikre trygg montering. Siden det ikke fantes noe sted på den sjøvendte siden av bygningen hvor man kunne stabilisere enhetene, ble fasadedelene i praksis løftet over bygningen. Med MRK 86.0-mini-beltekranen kunne føreren deretter flytte rutene inn i konstruksjonen og montere dem med millimeterpresisjon.

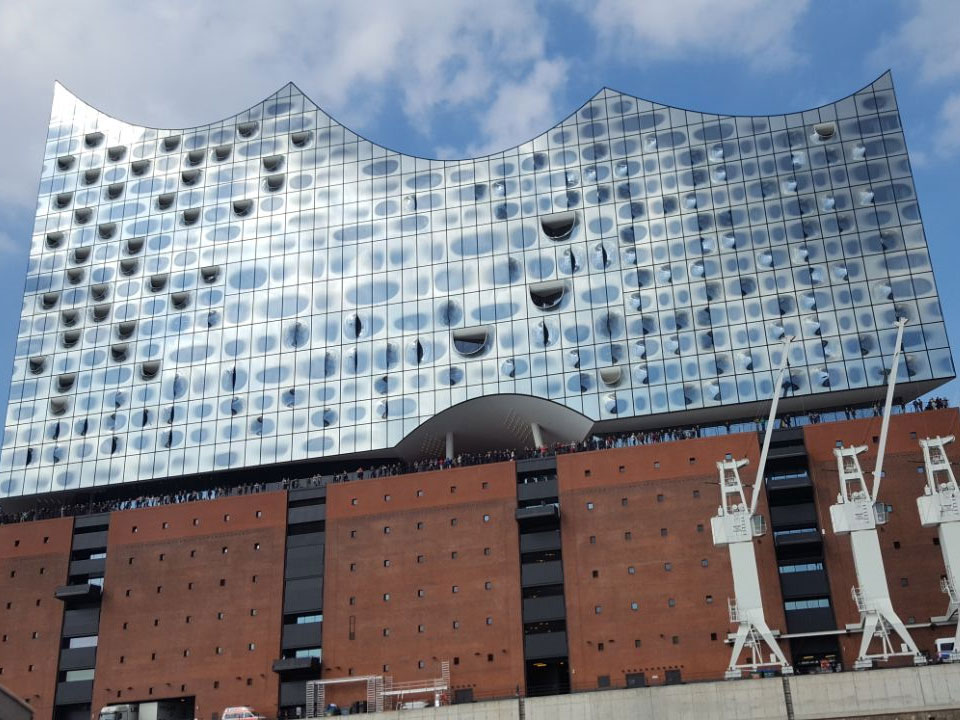

Kompleks montering av bølgelignende ruter
Like vanskelig var det å montere de buede glassrutene. Gundelfingen-firmaet Gartner leide vakuumsugesystemet VSG 1200 KR for å montere de store rutene med beslag.
Systemet har mer enn 48 sugekopper som passer perfekt til de buede rutene og kan gripe begge sider samtidig (konveks og konkav) på en minimumsradius på 450 mm.
Systemet kan også rotere de innsugede rutene 360° og svinge dem 90°.
Dette gjør også transporten enklere:
Ved hjelp av sugefunksjonen holdes glassrutene horisontalt i transportkassen, løftes ut og svinges til slutt i posisjon for montering. Vakuumsugesystemene for buede ruter har en løftekapasitet på mellom 250 kg og 5000 kg og kan leies hos Heavydrive.
I Elbphilharmonien ble VSG 1200 KR brukt til å flytte hver eneste av de 1200 kg tunge buede rutene diagonalt gjennom bygningen. Fordi disse rutene er utsmykket og har en lotuseffekt, ble alle rutene grepet fra innsiden og løftet på plass.
Utfordringen:
Panoramavinduer på 2980 mm x 4680 mm måtte settes inn på skrå over to etasjer.
Lotuseffekten av rutene krevde spesielle sugekopper. Fasadedelene ble i utgangspunktet løftet over bygningen.
De konkave og konvekse buede rutene måtte roteres og svinges.
Løsningen:
VSG 900 KS vakuumsugesystem med byggekran, montering av ruter med MRK 86.0 mini-beltekran
For buede ruter: VSG 1200 KR vakuumsugesystem med spesielle sugekopper

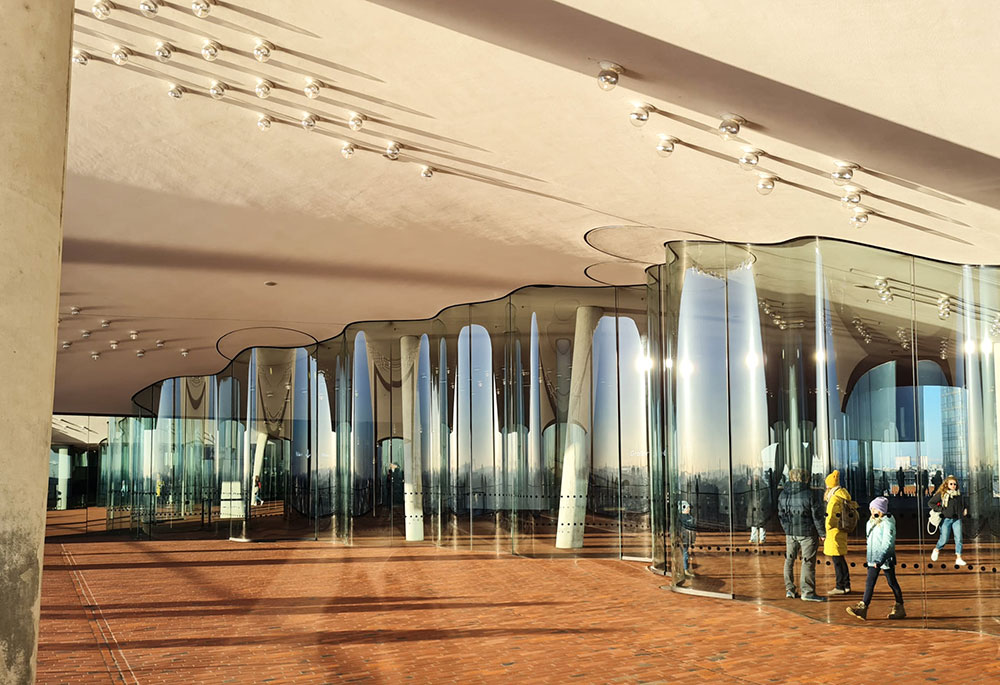

Den helglassede panoramafronten på utsiktsplattformen ved et senere besøk:
Bilde: Heavydrive.com
