Heavydrive simulerer ulike installasjonssituasjoner for en stor byggeplass på Frankfurt lufthavn
Storskalatest for byggeprosjektet ved Terminal 3
Terminal 3, et av Europas største infrastrukturprosjekter, er i ferd med å ta form i den sørlige delen av Frankfurt lufthavn. Heavydrives monteringseksperter og spesialutstyret deres er involvert i byggingen av Terminal 3. For å garantere en problemfri og effektiv jobb organiserte det bayerske selskapet en fire dager lang testkjøring i Klagenfurt.

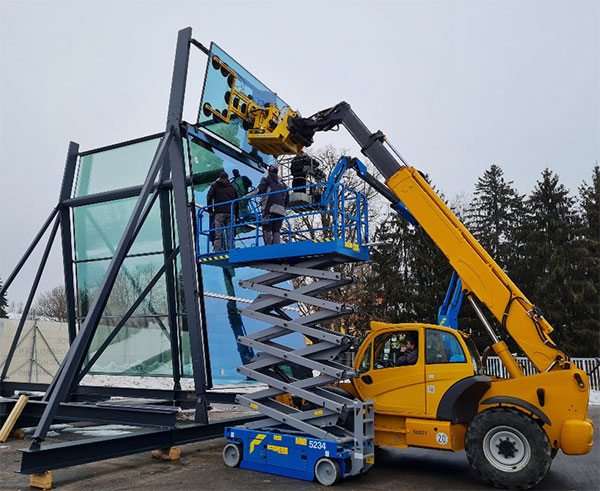

MRK 86.0-monteringskranen ble brukt i kombinasjon med VSGU 800 K traversmanipulator som en prøve. Manipulatoren fjernstyres via radio og monterer rutene i en hvilken som helst posisjon med millimeters nøyaktighet.
Simulering av tre situasjoner på byggeplassen:
For det første, innglassing under et utstikk i et trangt rom. I dette scenariet satte operatøren en 800-kilos rute med 5° utvendig helling i traversposisjon. Den 7-aksede gaffeltruckmanipulatoren ble deretter brukt til å teste monteringen av 6 x 2 meter store glassruter på hovedfasaden, der de 800 kilo tunge glassbitene ble vippet utover og plassert under taket. Til slutt simulerte installasjonsingeniørene installasjonen av ruter med 9,5° innvendig helning etterfulgt av 5° utvendig helning for to områder.
Bilderettigheter: Heavydrive.com
Utfordringen:
For å sikre at installasjonsarbeidet ble fullført i henhold til tidsplanen, ble det simulert tre ulike byggesituasjoner:
- Innglassing under et utstikk i et trangt rom
- Montering av 6 x 2 m glassbiter som veier 800 kg i en skråning under et tak</li
- Montering av bølgende ruter med 9,5° innvendig helning etterfulgt av en utvendig helning på 5°.
Løsningen:
VSGU 800 K traversmanipulator i kombinasjon med MRK 86.0 monteringskran samt 7-akset gaffeltruckmanipulator og GMG 1000 glassmonteringsenhet ble brukt til jobben.
Alle enhetene er optimalt tilpasset hverandre og fungerer presist, hånd i hånd.
Bilderettigheter: Heavydrive.com

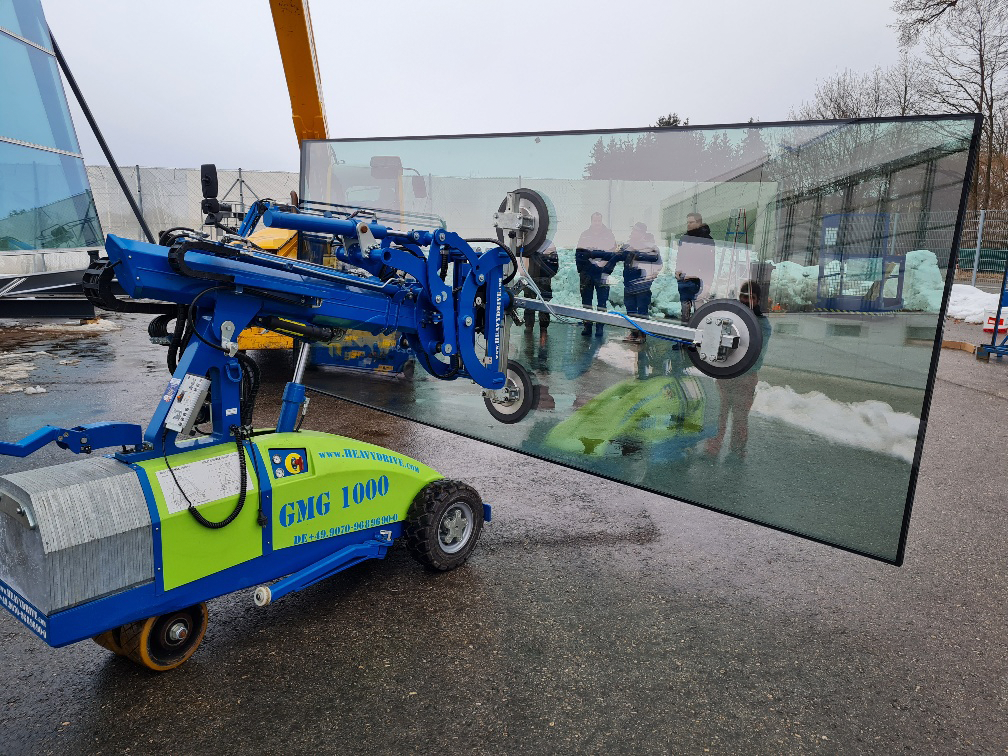

GMG 1000-glassmonteringsenheten ble brukt til å transportere de 800 kilo tunge glassbitene. Med dette utstyret kan ruter som veier opptil 1000 kilo, transporteres trygt innendørs og utendørs av bare én montør, selv på trange steder eller gjennom trange passasjer.
«Nøyaktig planlegging på forhånd er avgjørende, spesielt for store prosjekter, fordi ulykker fører til forsinkelser for hele byggeprosjektet og medfører ekstra kostnader», forklarer Guenter Uebelacker, administrerende direktør i Heavydrive. Den foreslåtte Heavydrive-installasjonsløsningen viste verdien sin i det komplekse testoppsettet for byggeprosjektet ved Terminal 3 i Frankfurt am Main. Rutene var nøyaktig justert, og systemene ble styrt av bare én operatør via fjernkontroll.
Bilderettigheter: Heavydrive.com
