Buede fasaderuter montert under et utstikk
Heavydrive monterer bølgende glasselementer på kontorbygget Earlsfort Terrace i Dublin

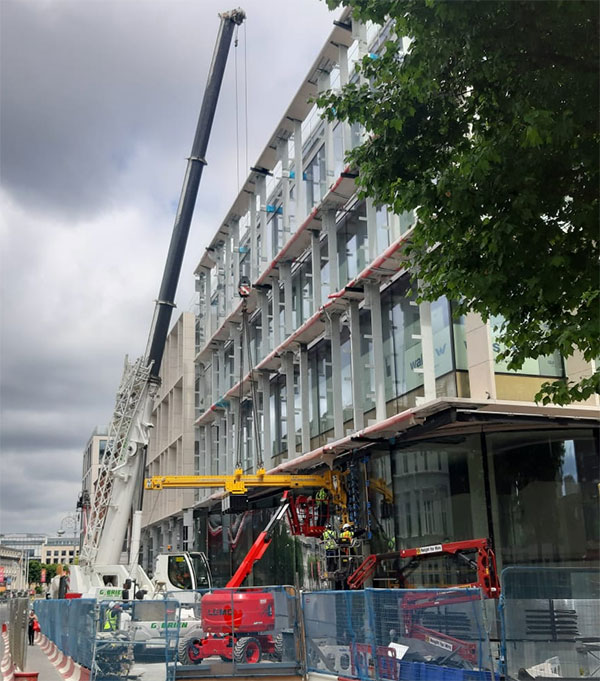

Heavydrive håndterte monteringen av glassfasadene til den nye kontorbygningen til det irske livsforsikrings- og pensjonsselskapet Irish Life, som ligger i Dublin.
Inngangspartiet til den enorme bygningen, som er på 13 000 kvadratmeter, har en unik design. Fasaden består av 6,8 meter høye, bølgende glassruter, der hvert glasselement har ulik krumning. Av denne grunn kunne ikke standardutstyr brukes til å glasere bygningen, og det var behov for en spesialløsning.
Heavydrive skilte seg ut med sin omfattende erfaring med komplekse installasjonsprosjekter over hele verden og sine innovative systemer for håndtering av tunge glassruter i ulike former.
Selskapet håndterte monteringen av de 14 glassrutene, som veide opptil 2150 kilo, ved hjelp av sugesystemet VSG 2200 KR i kombinasjon med motvektsbjelken VSG 3000 Konter.

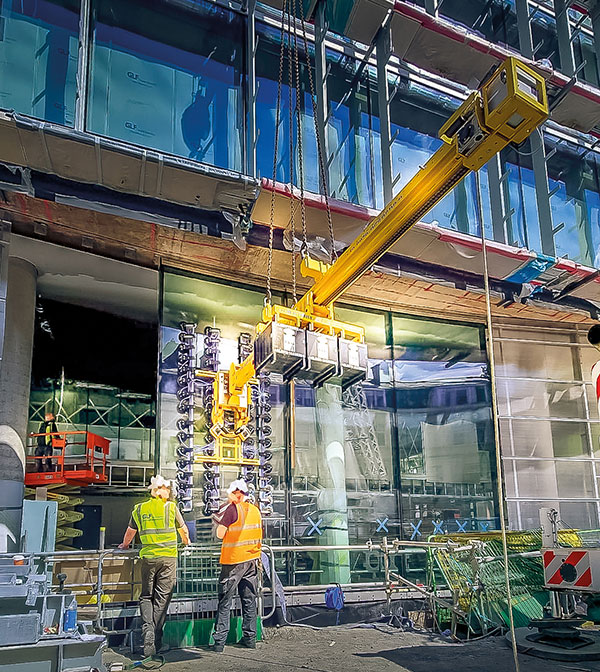

Vakuumsugesystemet er utviklet spesielt for konkave og konvekse ruter. Installasjonsingeniørene måtte tilpasse sugesystemet til hvert eneste fasadeelement. Takket være den enkle betjeningen av utstyret ble dette oppnådd med bare noen få enkle trinn.

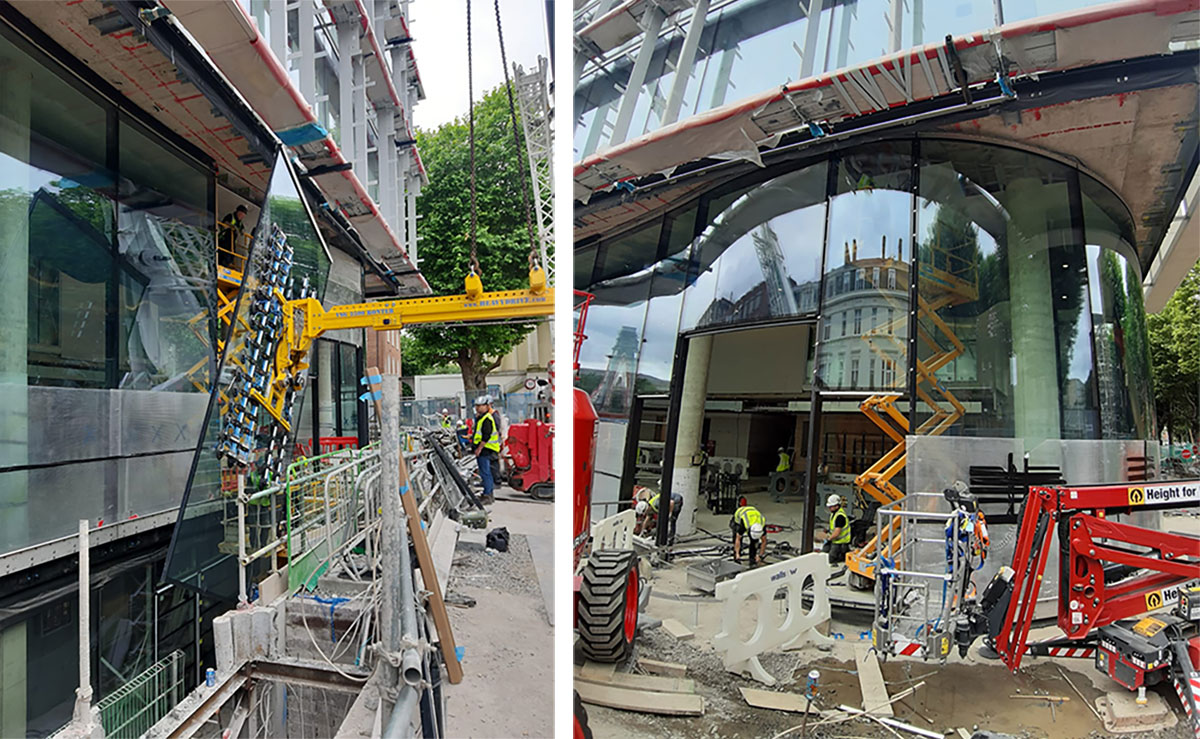

En annen utfordring var å montere glassene, som måler 1,1 til 3,3 meter x 2,9 til 6,7 meter, under et utstikk, bak søyler og over karuselldører. Heavydrive har utviklet en spesialløsning også for dette.
Bilderettigheter: GLF Facade Specialists
Bilderettigheter: GLF Facade Specialists
Utfordringen:
En 6,8 meter høy fasade med bølgende ruter, der hvert glasselement har ulik krumning.
Glassene, som måler over 3 x 6,8 meter, måtte monteres under et utstikk, bak søyler og over karuselldører.
Løsningen:
VSG 2200 KR sugesystem i kombinasjon med VSG 3000 Konter motvektsbjelke.
Sugesystemet ble utviklet spesielt for å montere konkave og konvekse ruter.
Den kan styres presist og mm-nøyaktig med fjernkontroll.
Monteringsteamet flettet fasadeelementene inn i underkonstruksjonen med den største presisjon. Fordi sugesystemet og motvektsbjelken kan fjernstyres med millimeternøyaktighet, var det mulig å montere rutene i fasaden med stor nøyaktighet og uten å skade dem.
For å sikre at monteringsarbeidet ble utført på en tids- og kostnadseffektiv måte, leide kunden – fasadespesialisten GLF – inn en erfaren Heavydrive-operatør i tillegg til utstyret.
Operatøren satte de første rutene på plass og lærte opp teamet på stedet i en uke. Ingeniørene kunne deretter montere de resterende fasaderutene selv.
«Systemene våre er designet for enkel betjening. Etter profesjonell instruksjon kunne kundens team betjene utstyret uten problemer. Dette gir kunden en fleksibel og kostnadseffektiv løsning», forklarer Guenter Uebelacker, administrerende direktør i Heavydrive.
Bilderettigheter: GLF Facade Specialists
